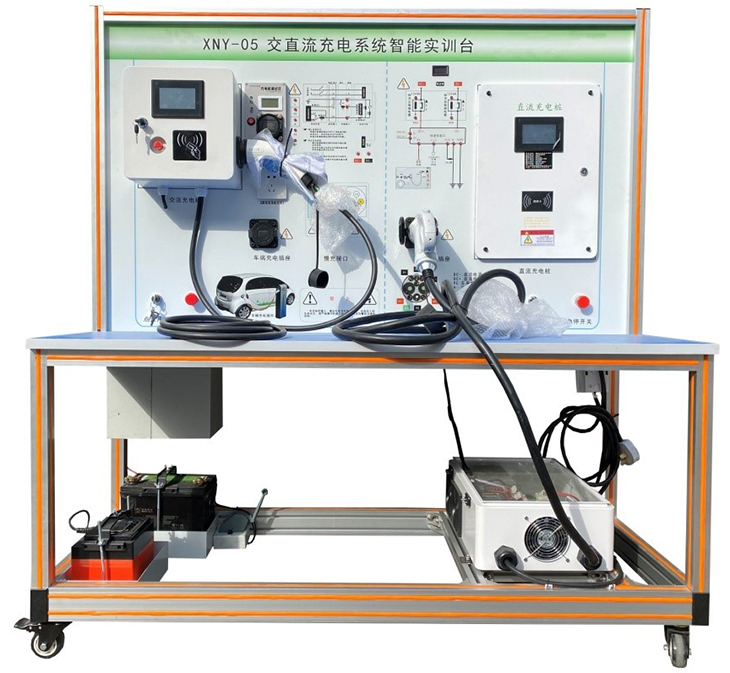

SBCXNY-05交直流充電智能實訓裝置
一、功能要求：
1、設備集成交流充電和直流充電設備裝配與調試功能，可同時滿足交流充電與直流充電樁裝配、調試及檢測練習和考核，可通過設備上觸摸屏界面切換交流充電或直流充電。
2、設備集成IC刷卡及觸摸顯示屏，通過通訊總線與充電樁控制板進行通信連接。
3、人機交互，設備通過觸摸顯示屏進行人機交互，用戶可通過人機交互界面控制交/直流充電功能，充電信息顯示，充電模式切換，并且交流充電與直流充電模式界面分開。
二、參數設置功能：
參數設置應包括但不限費率設置、密碼設置、充電時段設置、保護設置；
記錄查詢：記錄查詢應至少包括告警記錄，充電記錄、未結算記錄、補扣費記錄查詢；
記錄清除功能；記錄清楚應至少包括告警記錄（告警記錄應至少但不限急停故障，樁門開啟，通信故障，連接故障，接地等故障），充電記錄、未結算記錄、補扣費記錄查詢等信息清除功能；
計費模式選擇：系統因至少具備，自助充電、按電量模式、按時間模式、按金額模式等計費模式選擇；
刷卡及充電顯示：正常充電時，顯示屏應具備刷卡啟動方式選擇，充電電壓、充電電流、充電電量、充電時長等信息顯示；
4、設備內部器件部件合理，方便拆裝與檢測，并且低壓部分關鍵信號（如CC/CP,CC1,CC2，CAN通信等）可引出測量。
5、充電負載箱包含國標直流充電口與交流充電口，直流充電時能按照國標要求與充電樁進行通信，負載箱集成觸摸顯示屏，用于設置充電時負載電流大小，負載功率，負載溫度等信息。
6、充電樁完成連線及調試后，充電樁插頭連接配套負載端插座，即可驗證接線的正確性。
7、充電樁有完善的安全保護功能，具有輸入側過壓、欠壓保護，輸出側過壓、過流保護，過溫、短路、漏電、防雷等保護。
8、具有充電、急停按鈕開關、門鎖、連接確認檢測、充電開門檢測、充電槍鎖止、充電溫度檢測等功能，全方位保證充電安全。
10、開放完整技術資料，包括裝配連接電路圖，實訓指導書和相關軟硬件資料。
11. ★要求配套電工作業培訓教學軟件（提供演示視頻）。包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互。
▲要求提供電工作業培訓教學軟件。
三、充電樁技術參數要求：
1.交流充電技術參數：
輸入電源： AC220V±15% 50Hz；
輸出電壓：AC220V±15% 50Hz ；
輸出功率： 7KW；
輸出電流： 32A；
過流保護： 35.2A；
2.直流充電技術參數：
輸入電源：AC220V±15% 50Hz；
輸出額電壓： 10-90V可調；
輸出功率： 約800W；
輸出電流：2-10A；
過流保護： 約20A；
3.其他參數：
漏電保護動作電流30mA；
電能表：2.0級多功能交流電能表；
工作環境：溫度： -20℃～+50℃；
相對濕度： 5％～95％；
海拔高度：≤1000m ；
防護等級： IP54；
壽命： 不小于10000次；
充電方式：刷卡充電.
四、基本配置要求：
充電樁樁體，漏電保護開關，交流接觸器、12V電源模塊、5V電源模塊、充電樁控制模塊、LED指示燈、防雷模塊、急停開關、LCD顯示屏、交流電表、刷卡模塊、交流充電槍、直流充電槍、AC/DC功能模塊、門鎖開關、直流充電繼電器。
五、充電樁負載裝置（交直流一體）：
5.1、功能特點：
（1）.負載箱安裝有不小于7寸顯示屏，具備插槍檢測，連接慢充槍/快充槍后，顯示屏自動跳轉對應運行模式界面；可通過顯示屏控制負載功率大小，具備慢充模式下CC,CP溫度，充電電壓，充電電流，充電功率等檢測，快充模式下CC2,溫度，充電樁電壓，充電樁電流，充電功率，can通信狀態，充電電壓設定，充電電流設定等功能。
（2）.負載箱采用智能溫控設計，當溫度達到35℃智能開啟散熱風扇，當溫度高于60度切斷系統運行；當溫度低于25℃關閉風扇；保證了設備的使用壽命與安全防護。
（3）.負載箱內置BMS模塊，多路繼電器，單相電表，實時控制和監測系統運行狀態；當充電樁與負載設備沒有通信與工作時；無法開啟負載和自動關閉負載。
（4）.直流充電時，可模擬BMS設置當前充電電壓，充電電流，負載功能大小。
5.2、設備技術參數：
外形尺寸：約600*740*900mm（長*寬*高
負載箱）；1.額定輸入電壓：交流充電AC
約220V；2.額定輸入電壓：直流充電DC
約10～90V；3.功率：≥7KW；4.交流充電電流：0～32A可調；5.直流充電電流：0～20A可調；6.控制方式：觸摸顯示屏控制；7.冷卻方式：強制風冷+溫度控制；8.保護功能：過溫報警、過溫保護；
|
