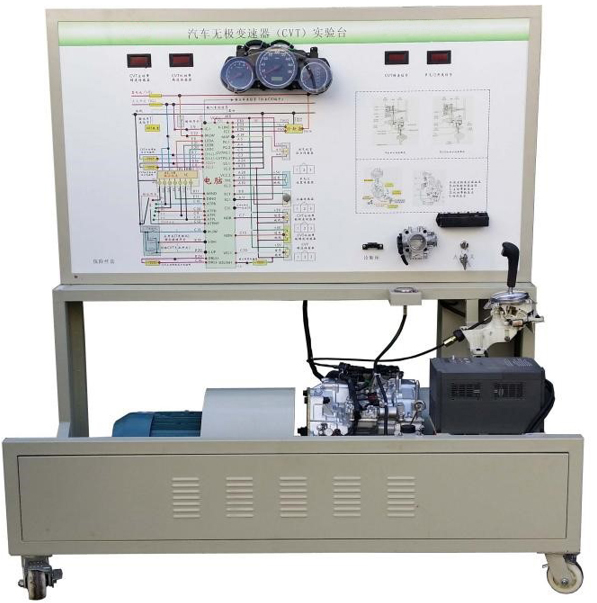

本田CVT變速器實訓臺
一.產品簡介
該設備采用翻新本田飛度電控?zé)o級變速器總成為基礎,用可調速三相異步電動機做動力源,可對無級變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示無級變速器組成結構和工作過程;
適用于學校對自動變速器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的無級變速器、充分展示無級變速器的工作過程和組成結構,如:液力變扭器、機械傳動、液壓控制和電子控制等。
2.電機直接驅動變速器,電機與變速器通過聯軸直接固定.
3.可通過變頻器設定電機銘牌上規定的額定電流值,實現用電子熱過載繼電器來防止電機過載,為了防止機械設備起動/停止期間的沖擊,可通過變頻器設定以S曲線圖形進行加速/減速。
3.實訓臺面板上繪有彩色噴繪電路圖和工作原理示意圖,學員可直觀對照電路圖和實物,認識和分析CVT自動變速器控制系統的工作原理。
4.實訓臺面板上安裝有檢測端子,可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有汽車儀表、可實時顯示轉速、車速等參數變化。
實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對無級變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。
6.實訓臺面板上安裝有無級變速器各電磁閥指示燈,實時顯示各電磁閥的工作狀態。
7.實訓臺配備有電源總開關、電機防護罩、輸出軸防護罩等安全保護裝置
8.設備面板柜:1.5mm冷板沖壓成形,背面設置維修門;底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
三、技術規格
外形尺寸:1600×900×1700mm(長×寬×高)
動力電源:三相四線(或三相五線)380V±10% 50Hz
輸入電源;交流220V±10% 50Hz
工作電源;直流12V
三相異步電動機:
電 壓:AC 380V/660V
電 流:8.2A/4.7A
功 率:4KW/5.5kw
轉 速:2880r/min
變頻器:
功 率:5.5KW/7.5KW
輸 入:AC 3PH 380V±15%
輸 出:9A/13A AC3PH 0~380V 0~400Hz
工作溫度:-40℃~+50℃
顏色:7032
鋼管:40*40*3mm
移動腳輪:100*50mm
面板柜:1.5mm冷板沖壓成形,背面設置維修門;
四、基本配置(每臺)
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
檢測控制面板(帶3mm厚有機玻璃保護) |
裝有各種檢測端子以及彩色原理圖 |
套 |
1 |
2 |
組合儀表 |
|
套 |
1 |
3 |
無級變速器控制電腦 |
|
臺 |
1 |
4 |
診斷座 |
OBDⅡ |
個 |
1 |
5 |
點火開關 |
|
個 |
1 |
6 |
無級變速器總成 |
CVT,含各種傳感器 |
套 |
1 |
7 |
壓力表 |
0-25kg/cm2 |
個 |
1 |
8 |
節氣門總成 |
|
套 |
1 |
9 |
曲軸傳感器及信號盤 |
|
套 |
1 |
10 |
變速器檔位總成 |
|
套 |
1 |
11 |
變速器油散熱裝置 |
|
套 |
1 |
12 |
三相異步電動機 |
|
臺 |
1 |
13 |
變頻器 |
|
臺 |
1 |
14 |
移動臺架(帶自鎖腳輪裝置) |
1600×900×1700mm(長×寬×高) |
臺 |
1 |
15 |
故障模擬與故障排除裝置 |
|
套 |
1 |
