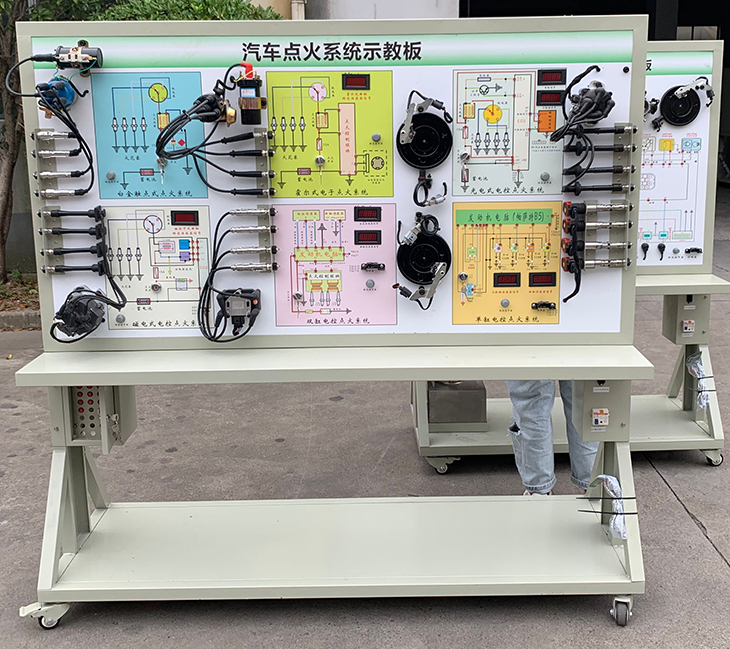

發動機點火與噴射系統示教板(帕薩特)
發動機點火與噴射系統示教板簡介
選用全新大眾帕薩特發動機電控系統材料為基礎制作,模擬發動機運轉,演示發動機電控系統(點火與噴射)的工作過程;本示教板功能齊全、操作方便、安全可靠。
(一)結構組成
發動機電控單元、(儀表)防盜控制單元、防盜鑰匙、發動機各類傳感器、發動機各類執行器、檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。
(二)功能特點
1.面板上繪有完整的電控系統原理圖。設有檢測端子,可通過儀器儀表檢測傳感器,執行器等各種信號參數如電壓、電阻、頻率等。
2.操縱開關及按鈕,可真實演示發動機電控系統(點火與噴油)的工作過程。
3.?dāng)?shù)顯表顯示各傳感器信號電壓值。
4.發光二極管顯示工作元器件狀態。
5.故障模擬系統可模擬實際運行工況,設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。
6.防盜匹配等操作。
7.汽車油漆高溫烤漆處理;加裝交流電源漏電保護裝置;轉動元器件外加裝防護裝置。
8.底架部分采用實驗桌,臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等,表面采用烤漆工藝,帶自鎖腳輪。
9.裝有診斷座,可讀取故障碼與數據流等。
(三)技術參數
外形尺寸:1240mm×550mm×1850mm(長×寬×高);
電源:220V交流電壓;
工作電壓:12V直流電壓;
工作溫度:-50℃~50℃
