序號

配置名稱

規格型號

單位

數量

備注

1

實訓屏

套

1

1）

電源控制模塊

個

1

2）

交流插座模塊

個

2

3）

示波器模塊

個

1

4）

函數信號發生器模塊

個

1

5）

直流電源模塊

個

1

2

工作臺

套

1

3

工具柜

套

1

4

五輪轉椅

5輪 升降

把

2

5

模擬電路實訓模塊包

套

1

6

數字電路實訓模塊包

套

1

7

C51和ARM單片機實訓模塊包

套

1

8

電子技術項目培訓資源包

套

1

9

儀器、工具配件包

套

1

10

耗材配件包

套

1

11

工作站

CPU i5/內存8G/顯卡內存4G

套

1

客戶自配

序號

設備名稱

詳細參數

1

實訓屏

1. 結構尺寸：L1720mm*W250mm*H289MM，采用優質Q235冷軋鋼板焊接而成，表面靜電噴塑。

2. 組成與配置：模塊化配置方式，實訓屏內部配工業插座，任何安裝在實訓屏面板上的模塊只需插上電源就可使用，模塊間內部無任何聯系，可完全獨立使用。模塊包括直流電源模塊、示波器模塊、函數信號發生器模塊、電源控制器模塊等，并設有漏電保護開關，可對漏電、觸電、過流、短路進行保護。

1)

可編程直流電源

1.技術參數

1)電源電壓：AC 115V/230V

2)頻率：47 to 63Hz

3)CH1、CH2通道額定輸出電壓：0～32V；

4)CH1、CH2通道額定輸出電流：0～3.2A；

5)輸出功率:219W

6)負載效應: 電壓：<0.01%+3mV,電流：<0.1%+5mA

7)電源效應: 電壓：<0.01%+3mV 電流：<0.1%+3mA

8)設置分辨率：電壓：10mV，電流：1mA

9)設置精確度（25℃±5℃）：電壓：<0.5%+20mV，電流：<0.5%+5mA

10)輸出溫度系數：電壓：≤150ppm，電流：≤150ppm

11)回讀分辨率：電壓：10mV，電流：1mA

12)電壓上升/下降延時：≤100ms(10% Rated load)

13)并聯/ 串聯負載效應：電壓：≤0.1%+0.1V

14)接口：USB Device,RS-232

15)CH3通道額定輸出電壓5V；

16)CH3通道額定輸出電流：3.2A；

17)CH3通道電壓精度：±50mV

18)CH3通道負載效應：±50mV

19)耐壓：1mA 10s (AC in to PE/AC1800V)

20)絕緣電阻：30MΩ @ 500V (AC in to PE)，30MΩ @ 500V (AC in to DC out)

21)尺寸：W260 x H170 x L315(mm)

22)重量：9Kg

2.附件

1)電源線 1條

2)使用手冊 1本

3)測試棒 2條

2)

數字示波器

1.技術參數

1）100MHz 帶寬，1GS/s實時采樣率；

2）4個模擬通道；

3）每通道28Mpts存儲深度(四通道同時打開)，存儲深度支持自動模式和手動選擇；

1)8英寸WVGA（800×480）TFT液晶屏，256級灰度顯示(支持色溫顯示)；

2)波形捕獲率高達50,000wfms/s，支持觸發輸出（Trigger Out）驗證波形捕獲率；

3)低底噪聲，寬范圍垂直檔位1mV/div~20V/div，并且各個檔位均支持全帶寬；

4)時基范圍5ns/div~50s/div；

5)支持每通道時基獨立可調；

6)支持加、減、乘、除、FFT、高級運算（支持公式編輯）、邏輯運算等計算功能；

10）觸發類型標配：邊沿，脈寬，欠幅，超幅，N邊沿，延遲，超時，持續時間，建立/保持，斜率，視頻，碼型；選配：RS232/UART，I2C，SPI

11）支持RS232/UART、I2C、SPI總線解碼（選配）；

12）支持同時打開Y-T和X-Y模式，可觀測李沙育波形；

13）配備標準接口：USB Host，USB Device，LAN，AUX Out（Trigger Out / Pass/Fail）；

14）可選配25MHz等性能雙通道函數/任意波形發生器模塊；

15）可選配鋰電池供電數字萬用表模塊；

16）支持邏輯分析儀模塊；

17）支持上位機監控、操作儀器；

3)

函數/任意波形發生器

1.技術參數

1)輸出波形：正弦波、方波、鋸齒波、脈沖波、脈沖串、掃頻、噪聲、諧波及任意波形等；

2)輸出頻率范圍：正弦波：1?Hz~80MHz；方波：1?Hz~30MHz；鋸齒波：1?Hz~2MHz；

3)頻率穩定度：2ppm

4)任意波：1?Hz～20MHz；

5)采用先進的DDS技術、雙通道等性能獨立輸出；

6)內置7位高精度、寬頻帶頻率計、頻率范圍：100mHz～800MHz；

7)USB Device和USB Host接口，支持U盤存儲

8)輸出幅值(高阻)：2mVpp～20Vpp之間連續可調

9)輸出阻抗：0Ω～1MΩ之間連續可調；

10)輸出幅值和頻率誤差在±1%左右；

11)垂直分辨率：16bits，采樣率：500MS/s；

12)雙通道同時逐點獨立輸出最大任意波長度：32Mpts，任意波最大存儲空間：7GB；

13)模擬數字調制類型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM；

14)諧波：具有16次諧波發生器功能；

15)可選配數字任意波輸出接口，支持多種串行總線輸出；

16)顯示：8英寸WVGA（800×480）TFT液晶屏，同時顯示兩路頻率、幅值等信息；

17)支持上位機監控、操作儀器；

2

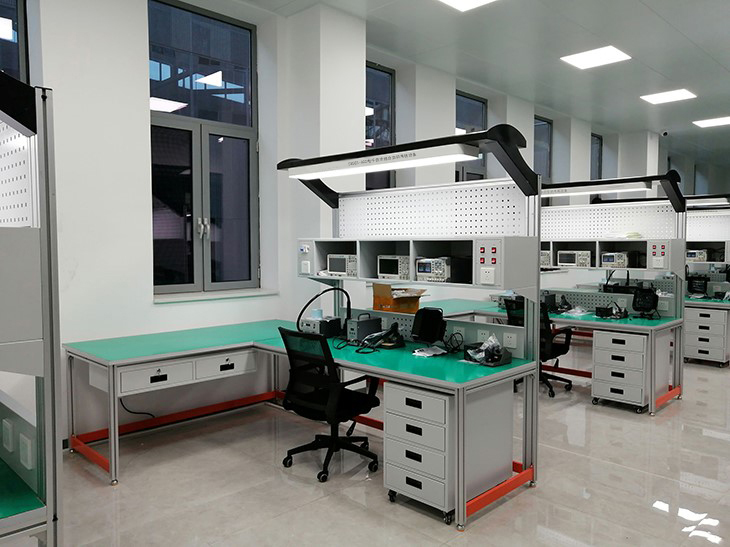

工作臺

1. 工作臺

L1800mm×W800mm×H780mm，鋁型材骨架，桌面25mm厚防火纖維板。

2. LED燈棚

鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，配置創意現代條形LED吸頂燈，飄月臺形狀，科幻感十足。

3. 工具網孔掛板

鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，可掛置常用線材、工具、耗材等。

3

工具柜

1. 結構尺寸：L450mm*W635mm*H665mm，采用優質Q235冷軋鋼板焊接而成，表面靜電噴塑，工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動。

2. 組成與配置：工具柜設計有四層抽屜，其中第一、二、三層抽屜內部使用分隔條分隔成各種大小不同空間，實訓電路板、元器件、工具、耗材均可放在隔間內，第四層為大容量柜，可放置套裝配件、工具包、開發板、仿真器、測量?jī)x表等。拉開抽屜，各種電子元件分類整齊、一目了然。

4

基礎模擬電路模塊包

1.單端輸入放大電路

D33單端輸入放大電路，兩級放大，有限幅調整、調零、放大倍數調整功能

2.直流穩壓電源

D35輸出電壓：24V、±12V、＋5V，可根據設計電路進行選擇

3.直流可調穩壓電源

D43 輸出直流0-12VDC可調,過壓保護可調，過流保護可調，短路保護。

4.組件差動放大電路模塊線路板

D60 DC12V單電源供電對管差動放大電路

5.組件單管/負反饋放大器模塊線路板

D61 DC12V單電源供電一級單管負反饋放大電路

6.組件射極跟隨器模塊線路板

D62 DC12V單電源供電一級單管射極跟隨放大電路

7.組件場效應管放大器模塊線路板

D63 DC12V單電源供電一級單結型場效應管放大電路

8.組件RC串并聯選頻網絡振蕩器模塊線路板

D64 DC5V單電源供電兩級_RC橋式振蕩放大電路

9.信號放大模塊

D74 提供調諧小信號放大電路和集成陶瓷選頻放大

10.組件晶閘管可控整流電路模塊線路板

D75 AC12V供電、場效應管觸發脈沖調節、單結晶體管調光調壓

11.組件OTL功率放大器電路模塊線路板

D76 DC5V單電源供電、前置放大電路、互補對稱OTL功率放大電路、8Ω0.5W揚聲器

12.功率放大器與發射模塊

D77 提供線性寬帶功率放大器電路、音源和信號發送電路

13.組件集成功率放大器電路模塊線路板

D83 內置音樂集成芯片TQ9300、外接音源插座、LM741集成運算放大器、TDA2030功放芯片、8Ω0.5W揚聲器

14.組件模擬運算電路模塊線路板

D84 由集成運算放大器芯片LM324組成三角波產生電路、方波形成電路，集成運算放大電路

15.組件晶體管開關特性、限幅器與鉗位模塊線路板

D85 晶體管開關電路、晶體管特性測試電路、晶體管限幅器電路、晶體管鉗位器電路

16.直流斬波系統

D40 SG3525組成PWM波形輸出電路及六類斬波電路圖以及組成斬波電路用的器件

17.基礎模擬電路實訓項目

1)單端輸入放大電路

2)直流穩壓電源

3)直流可調穩壓電源模塊

4)晶體管共射極單管放大器實訓

5)場效應管放大器實訓

6)負反饋放大器實訓

7)射極跟隨器實訓

8)_RC橋式振蕩電路調試實訓

9)調諧小信號放大電路實訓

10)陶瓷選頻放大電路實訓

11)差動放大器實訓

12)晶閘管調光電路調試實訓

13)互補對稱式OTL電路調試實訓

14)門鈴電路調試實訓

15)集成運算放大器指標測試實訓

16)集成運算放大器的基本應用（Ⅰ）模擬運算電路實訓

17)集成運算放大器的基本應用（Ⅱ）波形發生器實訓

18)集成運算放大器的基本應用（Ⅲ）信號處理有源濾波器實訓

19)集成運算放大器的基本應用（Ⅳ）信號處理電壓比較器實訓

20)晶體管開關電路調試實訓

21)晶體管特性測試電路實訓

22)晶體管限幅器電路實訓

23)晶體管鉗位器電路實訓

24)直流斬波電路特性實訓

5

基礎數字實訓電路模塊包

1.邏輯電平顯示

D01 由74LS245驅動16位發光二極管指示邏輯電平

2.組件集成邏輯門電路模塊線路板

D86 由CD4082、CD4011、CD71、CD4030組成各種邏輯狀態測試電路

3.組件編譯碼器電路模塊線路板

D87 74LS138與8位發光二極管組成3-8線譯碼顯示電路、CD4511與數碼管組成BCD碼譯碼顯示電路

4.組件計數器電路模塊線路板

D88 由CD4027、4011組成同步三位二進制加法計數器

5.組件555集成電路模塊線路板

D89  555時鐘脈沖信號電路

6.組件電子秒表電路模塊線路板

D90 由74LS00、74LS196、CD4511、555組成兩位數碼管計數秒表

7.組件三位半直流數字電壓表模塊線路板

D91 由MC1403、CC14433、MC1413、CD4511組成三位半直流電壓數字顯示表

8.組件數字頻率計電路模塊線路板

D92 由CA3130、CD40106、CD4013、CD4020、CD4511、CD4553組成六位數字頻率計

9.組件拔河游戲機電路模塊線路板

D93 由CD4011、CD40193、CD4030、CD4081、CD4511、CD4514、CD4518組成四工位拔河游戲機

10.可逆計數譯碼顯示電路組件

D94 配置CD40192計數電路、CD4511譯碼顯示電路

11.組件CD4017流水燈電路板

由NE555時鐘信號、CD4017移位寄存器、10路發光二極管組成

12.組件雙D觸發器電路板

由CD4013和繼電器控制電路組成

13.組件八路搶答器電路板

由CD4511七段BCD碼譯碼器、74LS83四位二進制全加器、74LS148-8線-3線優先編碼器、74LS373-8位D鎖存器組成

14.基礎數字電路實訓項目

1)邏輯電平顯示實訓

2)基本邏輯門電路功能實訓

3)優先編碼器功能實訓

4)二進制譯碼器和數據選擇器功能實訓

5)全加器和超前進位全加器功能實訓

6)數值比較器功能實訓

7)七段碼鎖存/譯碼/驅動器功能實訓

8)各類觸發器功能實訓

9)雙向移位寄存器功能實訓

10)二 - 五 - 十進制計數器功能實訓

11)二位十進制計數/譯碼/驅動/顯示電路

12)可逆十進制計數電路功能實訓

13)N進制計數電路功能實訓

14)555定時器基本應用電路

15)電壓比較器電路實訓

16)邏輯筆實訓

17)CMOS集成邏輯門電路

18)譯碼器實訓

19)加法計數器實訓

20)電子秒表實訓

21)D/A、A/D轉換器實訓

22)三位半直流數字電壓表的組裝與調試

23)數字頻率計綜合性實訓

24)拔河游戲機趣味性實訓

25)雙D觸發器電路調試實訓

26)八路搶答器電路調試實訓

27)CD4017流水燈電路調試實訓

6

C51和ARM編程基礎實訓模塊包

1.LED 實驗板

RGB三色燈1個，白色燈1個，紅色、黃色、藍色、綠色5mmLED 各4個

2.按鍵模塊

8位獨立式鍵盤,8位開關量輸入

3.數碼管顯示實驗

8位數碼管，使用74HC595驅動

4.4X4鍵盤模塊

16個輕觸開關組成4*4鍵盤

5.16X16點陣顯示模塊

4個8*8點陣構成16*16點陣，74HC595級聯驅動

6.1602液晶顯示模塊

1602液晶屏組成，可采用4位數據傳輸和8位數據傳輸方式，用于顯示16*2個字符

7.12864點陣圖文液晶顯示模塊

12864液晶屏組成，帶字庫與不帶字庫電路通用，只需換液晶，用于顯示漢字與圖形

8.搖桿、數字編碼輸入模塊

雙軸按鍵搖桿模塊和360度旋轉編碼器模塊組成

9.直流電機實驗板

直流電機，三極管，霍爾開關組成，采用霍爾開關對電機轉速測量

10.步進電機實驗板

步進電機，驅動IC組成。用于控制步進電機方向與速度

11.弱控強實驗板

4組繼電器與驅動IC，雙向可控硅與光藕組成。用于弱電控強電

12.RFID射頻卡實驗板

RFID射頻卡、AT24C02 I2C組成，RFID無線通信與數據讀寫

13.紅外發射接收實驗板

采用940紅外發射管與HL-A838紅外接收管

14.超聲波測距實驗板

由超聲波發射與接收探頭、發射驅動電路、接收電路組成，可測量2cm-450cm距離

15.無線遙控實訓模塊

由無線接收模塊，解碼芯片TG2272、撥碼開關等組成，可進行315MHz.頻率信號的接收，發送方式256種可選。

16.無線遙控器

推拉蓋桃木四鍵遙控器，發射頻率：315m（聲表穩頻）傳輸距離：10-50M

17. 8X8RGB全彩點陣模塊

組合可顯示任意顏色

18. OLED顯示實驗板

1.3寸顯示屏，128*64像素

19.環境測量實驗板

環境質量傳感器模塊，主要測量讀取PM2.5 PM10

20.智能開關實驗板

人體紅外檢測、亮度傳感器模塊

21.溫度與濕度實驗板

采用單總線通信，測量空氣中的溫濕度

22.陀螺儀重力感應磁力計實驗板

九軸傳感器模塊，IIC通信

23.顏色識別實驗板

TCS34725顏色感應識別

24.觸摸按鍵實驗板

4位觸摸按鍵

25.無線通信實驗板

ESP8266Wifi模塊+藍牙+NRF24L01，2.4G無線通信實驗

26.嵌入式編程轉接板

用于連接幾種不同功能的模塊或?qū)嶒?yàn)板，實現多種功能。

27.組件ARM編程模塊

編程模塊單片機板

28.組件C51編程模塊

51編程模塊單片機板

29.編程基礎實訓模塊C語言參考程序資源

1)點亮LED，跑馬燈參考示例程序

2)獨立式鍵盤輸入，開關量檢測參考示例程序

3)單個數碼管驅動，多個數碼管掃描顯示參考示例程序

4)4*4鍵盤顯示掃描數碼管顯示參考示例程序

5)點陣顯示參考示例程序

6)液晶屏顯示漢字與圖形參考示例程序

7)顯示字符參考示例程序

8)雙軸按鍵搖桿參考示例程序

9)編碼器參考示例程序

10)直流電機轉速控制與速度測量顯示參考示例程序

11)步進電機正反轉控制參考示例程序

12)定時關斷220電器參考示例程序

13)RFID門禁系統參考示例程序

14)串口收發、RS485通信參考示例程序

15)紅外發射與接收參考示例程序

16)超聲波測距參考示例程序

17)無線遠程遙控參考示例程序

18)點陣顯示和多個顏色顯示參考示例程序

19)OLED顯示模塊參考示例程序

20)測量讀取PM2.5 PM10參考示例程序

21)人體紅外檢測、亮度傳感器智能開關燈參考示例程序

22)溫濕度測量參考示例程序

23)傾角檢測，陀螺儀、重力感應、磁力計參考示例程序

24)顏色識別參考示例程序

25)TFT顯示參考示例程序

26)觸摸按鍵參考示例程序

27)圖像采集顯示參考示例程序

28)Wifi模塊+藍牙+無線通信參考示例程序

30.C51及ARM嵌入式編程基礎實訓項目

1)點亮LED，跑馬燈實訓

2)獨立式鍵盤輸入，開關量檢測實訓

3)單個數碼管驅動，多個數碼管掃描顯示實訓

4)4*4鍵盤顯示掃描數碼管顯示實訓

5)點陣顯示實訓

6)液晶屏顯示漢字與圖形實訓

7)顯示字符實訓

8)雙軸按鍵搖桿實訓

9)編碼器實訓

10)直流電機轉速控制與速度測量顯示實訓

11)步進電機正反轉控制實訓

12)定時關斷220電器實訓

13)RFID門禁系統實訓

14)串口收發、RS485通信實訓

15)紅外發射與接收實訓

16)超聲波測距實訓

17)無線遠程遙控實訓

18)點陣顯示和多個顏色顯示實訓

19)OLED顯示模塊實訓

20)測量讀取PM2.5 PM10實訓

21)人體紅外檢測、亮度傳感器智能開關燈實訓

22)溫濕度測量實訓

23)傾角檢測，陀螺儀、重力感應、磁力計實訓

24)顏色識別實訓

25)TFT顯示實訓

26)觸摸按鍵實訓

27)圖像采集顯示實訓

28)Wifi模塊+藍牙+無線通信實訓

7

電子技術項目培訓資源包

見附件1

序號

配置名稱

規格型號

單位

數量

1

萬用表

臺

1

2

PIC燒寫器

PICKIT2

套

1

3

STM32編程器

ST-LINK V2+連接線

套

1

4

恒溫焊臺

工作電壓AC220V50Hz/AC110V60Hz、數顯、功率：70W

套

1

5

熱風拆焊臺

熱風范圍：100-500℃，最高風量：18L/min，功率：550W，數碼顯示/按3鍵調節。

套

1

6

焊接排煙機

額定電壓:AC230V、瓦數：16W

套

1

7

臺式放大鏡

帶燈 臺式10倍白波、22W環形熒光燈、鏡片直徑127mm、光學鏡片

套

1

8

工具套裝

配備28件不同工具

套

1

9

手腕帶測試儀

電源9V電池

個

1

10

護目鏡

10196

個

1

11

計算器

Deli1654

個

1

12

示波器探頭線

帶線夾， 1.2m

條

2

13

BNC連接線

長50CM  黑色

條

2

14

迭對插頭連線

KT4ABD51 50CM 黑色,

條

2

15

迭對插頭連線

KT4ABD51 1M 綠色,

條

2

16

迭對插頭連線

KT4ABD51 50CM 紅色,

條

2

17

迭對插頭連線

K1ABD51  50cm 紅色

條

50

18

迭對插頭連線

K1ABD51  50cm 黑色

條

30

19

連接器

探頭插座尺寸4mm、顏色紅色

條

2

20

連接器

探頭插座尺寸4mm、顏色黑色

條

2

21

USB連線

A型公插頭轉A型母口 1.5m 黑色

條

1

22

大單掛鉤

10mm*40mm*L100mm 工具掛鉤

個

6

23

鋸用掛鉤

10mm*40mm*4 電線掛鉤

個

6

序號

配置名稱

規格

單位

數量

1

藍色/單芯導線安裝線

210m,藍色 帶皮外徑0.5-0.6mm之間，線芯0.25mm，耐壓100V。

卷

1

2

黑色/單芯導線安裝線

210m,黑色 帶皮外徑0.5-0.6mm之間，線芯0.25mm，耐壓100V。

卷

1

3

紅色/單芯導線安裝線

210m,紅色帶皮外徑0.5-0.6mm之間，線芯0.25mm，耐壓100V。

卷

1

4

鍍錫銅線

0.5mm/100m 外徑0.5mm、長度100m、額定電流3.5 A

卷

1

5

錫絲

Ф0.5 、55克，熔點+217°C

卷

1

6

吸錫線

寬度1.5mm、長度1.5m

個

1

7

免清洗助焊筆

封裝類型筆、免清洗環保

個

1

8

萬能板

D23 雙面環保萬能板，尺寸：100*150mm,

塊

2

9

電工膠布

PVC 9M  黑色

卷

1

10

電纜扎帶

3*100mm 白色

條

100

11

熱收縮管套件

5種熱收縮管，套筒長度0.035米，0.08米

套

1
