SB-995型萬能電梯門系統安裝實訓考核裝置
設備外觀圖

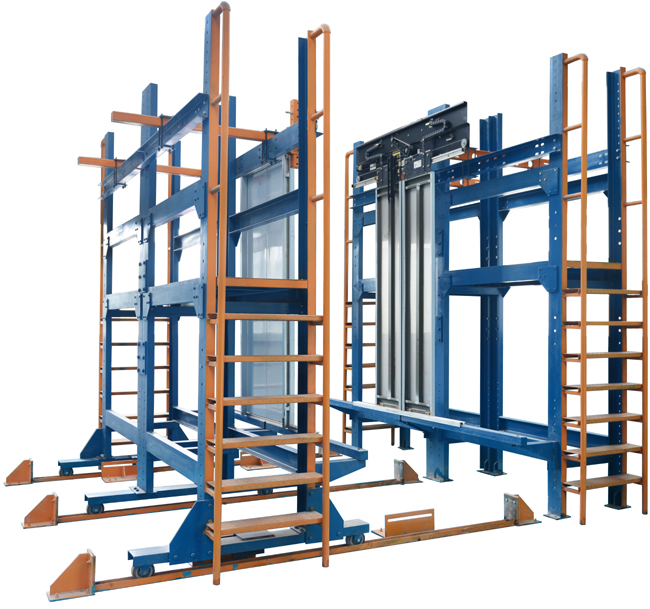

碩博SB-995型萬能電梯門系統安裝實訓考核裝置外觀圖(本圖片僅供參考)
設備概述
萬能電梯門系統安裝實訓考核裝置是根據電梯安裝工藝和維保要求,結合當前電梯市場的門系統結構,而開發的一種適合各種電梯門系統安裝的實訓平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
整個裝置由固定框架、移動框架、層門系統、轎門系統組成。獨特的設計使層門與轎門即能分開進行獨立安裝,又能移動框架進行合并,實現轎門層與層門聯動。使學生直觀地了解電梯門系統的結構,更有效地幫助學生掌握其工作原理,更方便的進行實際安裝與保養。
產品特點
采用了鋼結構框架平臺設計,整體外觀簡潔明了;
遵循了模塊化的設計理念,根據電梯安裝工藝要求進行教學實訓式的設計;
采用水平移動的方式,使層門與轎門分合移動式的進行安裝與調試;
適合各種電梯門系統的安裝。
技術參數
電源輸入:?jiǎn)蜗嗳 AC220V 50Hz;
工作環境:海拔<1000m;溫度-10℃~+40℃;濕度<95%RH無水珠凝結;環境空氣中不應含有腐蝕性和易燃性氣體;
框架移動行程:1440mm;
框架走廊寬度:60mm;
門安裝:適合各種電梯門安裝。
整機重量:≥4000kg;
外形尺寸:4780mm×3700mm×3510mm(長×寬×高)。
配置清單
序號 |
名稱 |
數量 |
單位 |
備注 |
1 |
固定框架 |
1 |
臺 |
材料:Q235 / 表面噴漆處理 |
2 |
移動框架 |
1 |
臺 |
材料:Q235 / 表面噴漆處理 |
3 |
C導軌 |
3 |
條 |
材料:Q235 / 表面噴漆處理 |
4 |
行程限位座 |
6 |
個 |
材料:Q235 / 表面噴漆處理 |
5 |
定位座 |
4 |
個 |
材料:Q235 / 表面噴漆處理 |
6 |
層門安裝支架 |
2 |
個 |
材料:Q235 / 表面噴漆處理 |
7 |
轎門安裝支架 |
2 |
個 |
材料:Q235 / 表面噴漆處理 |
8 |
旁開式層門 |
1 |
套 |
配套層門材料:不銹鋼;開門凈寬:900mm;開門凈高:2100mm; |
9 |
旁開式轎門 |
1 |
套 |
配套轎門材料:不銹鋼;開門凈寬:900mm;開門凈高:2100mm; |
10 |
中分式層門 |
1 |
套 |
配套層門材料:不銹鋼;開門凈寬:900mm;開門凈高:2100mm; |
11 |
中分式轎門 |
1 |
套 |
配套轎門材料:不銹鋼;開門凈寬:900mm;開門凈高:2100mm; |
12 |
旁開式門機 |
1 |
套 |
廠商:杭州/西子孚信;型號:jarless-con;開門方式:旁開;額定轉速:180r/min;額定功率:43/94W |
13 |
中分式門機 |
1 |
套 |
廠商:杭州/西子孚信;型號:jarless-con;開門方式:中分;額定轉速:180r/min;額定功率:43/94W |
14 |
層門地坎 |
2 |
條 |
鋁合金 |
15 |
轎門地坎 |
2 |
條 |
鋁合金 |
16 |
旁開式層門上坎 |
1 |
套 |
材料:Q235 / 表面烤漆處理;開門凈寬:900mm |
17 |
中分式層門上坎 |
1 |
套 |
材料:Q235 / 表面烤漆處理;開門凈寬:900mm |
18 |
旁開式門框 |
1 |
套 |
不銹鋼 |
19 |
中分式門框 |
1 |
套 |
不銹鋼 |
21 |
安裝工具 |
1 |
套 |
詳見配套工具清單 |
22 |
隨機資料 |
1 |
份 |
實訓指導書及相關說明書等資料 |
實訓項目
旁開式層門地坎安裝與調整;
旁開式門框安裝與調整;
旁開式層門上坎安裝與調整;
旁開式層門門扇安裝與調整;
層門門鎖的調整;
旁開式門機機構安裝與調整;
旁開式轎門安裝與調整;
門刀安裝與調整;
中分式層門地坎安裝與調整;
中分式門框安裝與調整;
中分式層門上坎安裝與調整;
中分式層門門扇安裝與調整;
層門門鎖的調整;
中分式門機機構安裝與調整;
中分式轎門安裝與調整;
門刀安裝與調整;
電梯門機參數的設置與調試;
門系統的保養。
