初級電工、電拖實訓考核裝置(柜式)

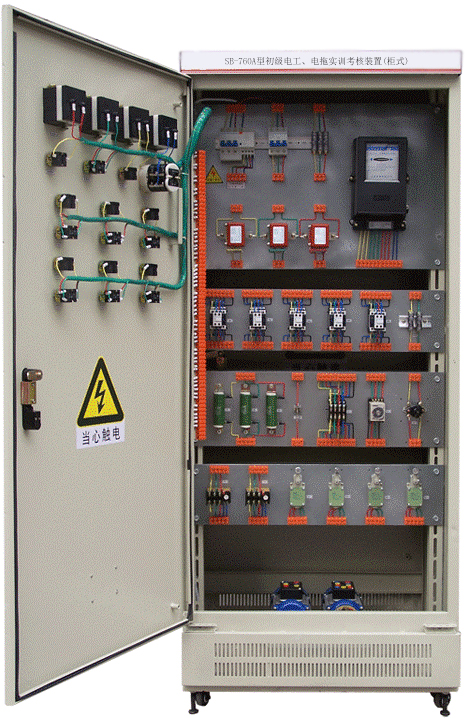

SB-760A型初級電工、電拖實訓考核裝置(柜式)

　

一、產品特點：

初級電工實訓考核柜是按照勞動社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規范”的內容要求，根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式設備。整臺設備以標準的電氣控制柜為主柜，利用柜體的雙面空間，布置電器 及配套實驗器材，能完成初級電工考核鑒定中的電力拖動控制與照明電路的實操項目，該電工、電拖實訓考核裝置堅持理論聯系實際的原則，突出技能訓練，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。

二、結構及電器配置：

初級電工、電拖實訓考核裝置裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。

三、主要技術參數：

1、輸入電源：電壓AC380V，電流5A。

2、外形尺寸：700cm×500cm×1700cm

四、實驗操作項目：

1.單相起動停止控制電路；

2.異步電動機點動控制電路；

3.異步電動機兩地控制電路；

4.異步電動機聯鎖正反轉控制電路；

5.雙重聯鎖正反轉控制電路；

6.自動順序起動控制；

7.手動順序起動控制；

8.異步電動機星、三角控制電路；

9.異步電動機能耗控制電；

10.異步電動機反接制動控制電路；

11.自動往返控制電路；

12.正反轉點動、起動控制電路；

13.帶有點動的自動往返控制電路；

14.異步電動機自鎖控制電路；

15.異步電動機單向點動、起動控制電路；

16.電阻降壓起動控制電路；

17.C620-1型車床控制電路；

18.電動葫蘆電氣控制電路

19.白熾燈控制電路；

20.日光燈控制電路；

21.觸摸開關控制白熾燈電路；

22.聲控開關控制樓梯白熾燈電路；

23.人體感應開關控制樓梯白熾燈電路；

24.單相電度表直接安裝電路；

25.單相電度表間接安裝電路；

26.三相電度表直接安裝電路；

27.三相電度表間接安裝電路；

28.電壓表、電流表安裝電路；

29.一臺電流互感器用于單相回路的接線電路；

30.三臺電流互感器接成星形接線電路；

31.三臺電流互感器接成三角形接線電路；

32.Y3150型滾齒機控制電路；

33.單相電動機控制電路；

34.電流互感器與電流表配用接線電路；

35.兩臺電流互感器差接接線電路；

36.萬能轉換開關和電壓表測量三相電壓接線電路；

……自由設計項目。

初級電工、電拖實訓考核裝置每臺配置清單（柜式）

一、 電工部分

序號	名稱	數量	單位	備注
1	日光燈實訓組件	1	套
2	彩色燈泡及燈座	10	套
3	單線開關	1	只
4	二線開關	1	只
5	單相漏電開關	1	只
6	三相開關	1	只
7	調光開關	1	只
8	觸摸延時開關	1	只
9	人體感應自動開關	1	只
10	聲光控延時開關	1	只
11	盒式開關	1	只
12	插座	2	只
13	螺旋式溶斷器	2	只
14	4uF電容	1	只
15	單相電度表	1	只
16	單相交流電機	1	只

二、 電拖部分

序號	型號	名稱	數量	單位	備注
1	D247LE﹣32	三相漏電開關	1	只	正泰
2		電流互感器	3	只	正泰
3	DT862﹣4	三相四線有功電能表	1	只	正泰
4	CJX2﹣0901	交流接觸器	5	只	正泰
5	JZ7﹣44	中間繼電器	2	只	正泰
6	JR36﹣20	熱繼電器	3	只	正泰
7		螺旋式熔斷器	4	只	正泰
8	YBLX﹣19/21	行程開關	4	只	正泰
9	ST3	電子式時間繼電器	2	只	SUNWORLD
10		橋堆	1	只
11		可控硅	1	只
12	380（△）180W	三相異步電機	2	只
13	220V 180W	單相電機	1	只

三、 控制面板部分

序號	型號	名稱	數量	單位	備注
1	6L2	交流電壓表 450V	1	只	精華
2	6L2	交流電流表 30A	3	只	精華
3		指示燈	7	只	正泰
4		控制按鈕	8	只	正泰
5		轉換開關	1	只	長江
